Cyclische specificaties

Cyclische corrosie apparatuur specificaties voor Ascotts bereik van apparatuur.

van zoutnevel

Bevochtigende modus Temperatuurbereik Instelbaar van omgevingstemperatuur tot +70°C/+158°F
Vochtigheidsbereik Vast op 95% – 100% RV
Zoutsproei-modus Temperatuurbereik Instelbaar van omgevingstemperatuur tot +60 °C/+140 °F
Fall-out rates Instelbaar van 0,5 tot 2 ml per 80 cm² per uur
(Option ACC01 verhoogt de fallout rate tot 5,5 ml per 80 cm² per uur, Option ACC25 verhoogt de fallout rate van 2 – 4 ml per 80 cm² per uur)
Droogmodus Temperatuurbereik Instelbaar van omgevingstemperatuur tot +70°C/+158°F (optie ACC47/8-13 verhoogt de maximale temperatuur tot 80°C/ 176°F)
Vochtigheidsbereik Ongecontroleerd
Gecontroleerde vochtigheidsmodus Temperatuur/vochtigheid bereik Zie onderstaande grafiek

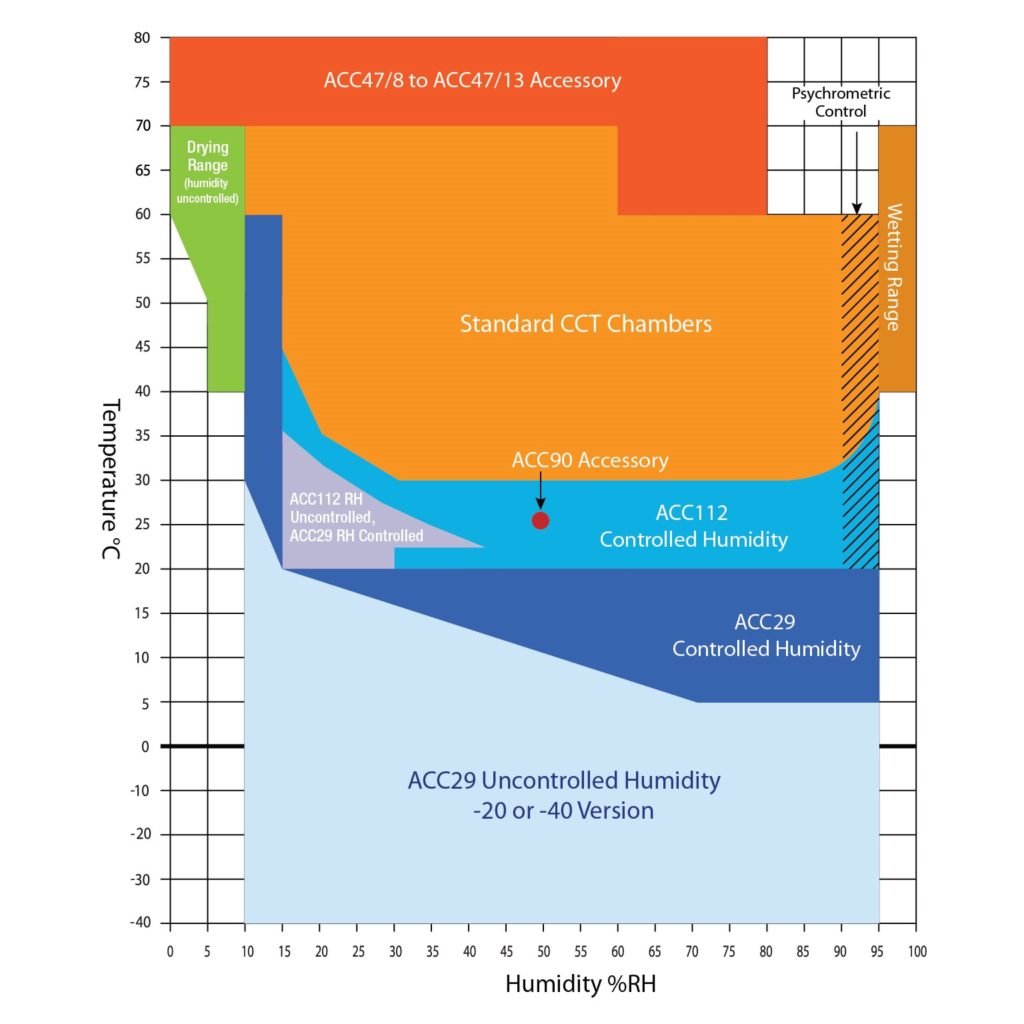

Cyclische specificaties – Prestatiegrafiek
Aangrenzende grafiek met het standaardbereik van temperatuur- / vochtigheidsregeling voor een Ascott cyclische corrosiekamer en hoe dit kan worden uitgebreid door de toevoeging van optionele accessoires.
  • Licht oranje gearceerd gebied is de standaard kamerbediening
  • Zeeblauw is met de toevoeging van ACC112 Midi Ontvochtigingseenheid
  • Royal Blue is met de toevoeging van ACC29 Luchttemperatuur regeleenheid
  • Grijs gebied wordt geregeld met ACC29, maar ongecontroleerde met ACC112
  • Lichtblauw is een ongecontroleerde luchtvochtigheid voor testen onder nul met ACC29
  • Dark Orange is met de toevoeging van ACC47 / 8-13 Rapid heater blower systeem
  • Zwart gehasht gebied is psychrometrische vochtigheidsregeling vereiste
  • Red dot is de controle voor 23 °C / 50% RH Aangeboden door ACC980 accessoire
  • Groen gebied is het droogbereik waar de luchtvochtigheid ongecontroleerd is

Neem contact met ons op voor meer informatie.

de kamer

van zoutnevel

de werkomgeving

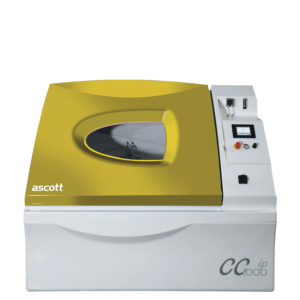

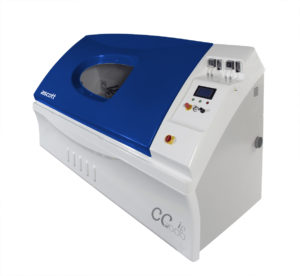

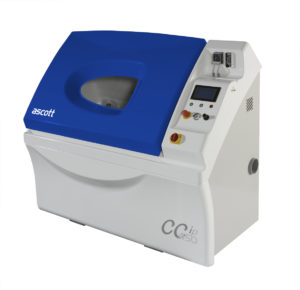

Ascott Analytical CC450ip Closed - Ascott Analytical Global Leaders for Corrosion Test Chambers, Automotive, Aerospace, Manufacturing. Ascott Analytical CCip1000 Geel - Ascott Analytische wereldleiders voor corrosietestkamers, automotive, ruimtevaart, productie. cc2000ip_closed - Ascott Analytische wereldleiders voor corrosietestkamers, automotive, ruimtevaart, productie
Cyclische corrosietestkamers CC300iP CC450iP CC1000iP CC1300iP CC2000iP CC2600iP
Kamer capaciteit 300 Ltrs/
10.5cu ft		 450 Ltrs/
15.8cu ft		 1000 Ltrs/
35.3cu ft		 1300 Ltrs/
45.9cu ft		 2000 Ltrs/
70.6cu ft		 2600 Ltrs/
91.8cu ft
Montage formaat Staande vloer Staande vloer Staande vloer Staande vloer Staande vloer Staande vloer
Laaddrempel 110mm/43.3″ 800mm/31.5″ 800mm/31.5″ 800mm/31.5″ 800mm/31.5″ 800mm/31.5″
Kamer externe dimt, max W 1450mm/57″ 1660mm/65.4″ 2025mm/80,0″ 2025mm/80,0″ 2885mm/113,6″ 2885mm/113,6″
D 769mm/30″ 840mm/33.1″ 1145mm/45.0″ 1316mm/51.8″ 1205mm/47,5″ 1316mm/51.8″
H 2010mm/80″ 1510mm/59.5″ 1720mm/67,5″ 1965mm/77,4″ 1720mm/67,5″ 1965mm/77,4″
Kamer interne dims, max W 855mm/34″ 1010mm/39.5″ 1350mm/51.0″ 1300mm/51.2″ 2160mm/85.0″ 2160mm/85.0″
D 601mm/24″ 640mm/25.0″ 980mm/38.5″ 980mm/38.5″ 980mm/38.5″ 980mm/38.5″
H 711mm/27″ reducerend tot 407mm/16″ 1140mm/45.0″ 1320mm/52.0″ 1500mm/59.0″ 1320mm/52.0″ 1500mm/59.0″
Zoutoplossing reservoir ext. Dims. W 560mm/22.0″ dia 425mm/16.0″ Dia 540mm/21.0″ Dia 540mm/21.0″ Dia 540mm/21.0″ Dia 540mm/21.0″ Dia
D 620mm/24.0″ Dia 425mm/16.0″ Dia 540mm/21.0″ Dia 540mm/21.0″ Dia 540mm/21.0″ Dia 540mm/21.0″ Dia
H 675mm/26,0″ 630mm/24.0″ 635mm/25.0″ 635mm/25.0″ 635mm/25.0″ 635mm/25.0″
Extra reservoircapaciteit? –zie optionele accessoires: ACC59
Monsterrekken? zie optionele accessoires: ACC16,ACC17,ACC18
Bouw van Glasversterkte kunststof, Polypropyleen & ABS onderdelen
Kleur 9 standaardkleuren om gratis uit te kiezen
Temperatuurbereik Instelbaar van -20 °C / -4 °F tot +70 °C / +158 °F (afhankelijk van de bestelde accessoires) Instelbaar van -40 °C / -40 °F tot +80 °C / +176 °F (afhankelijk van de bestelde accessoires)
Fall-out percentages Instelbaar van 0,5 tot 5,5 ml per 80 cm² per uur (afhankelijk van de bestelde accessoires)
Elektriciteitsvoorziening 3 fase 3 fase 3 fase 3 fase 3 fase 3 fase
Spanning (VAC) en frequentie (Hz) afhankelijk van land/regio van installatie
Water Gedeioniseerd/gedestilleerd voor het bijen van de luchtverzadigingsator en het maken van zoutoplossing. Luchtverzadiging vereist een continue wateraansluiting van 2,5-5,0 bar (36-72 psi). Als ACC42 wordt besteld, moet de continue watertoevoer 4,0 – 5,0 bar (58-72 psi) onder druk worden gebracht. Als de luchtsaturator handmatig wordt bijgevuld, moet optie ACC66 worden besteld.
Lucht Schoon, droog en olievrij, 4,0 tot 6,0 bar (58-87psi) met 440 Ltrs (15,5cu.ft) per minuut debiet
Uitlaat Uitlaat – 3m (10ft) uitlaatpijp is vereist die buiten het gebouw moet worden afgesloten (zie accessoire ACC58)
Afdruipen Er is een afvoerpijp van 3 m (10 ft) vereist die moet worden afgesloten in de afvoer op vloerniveau (zie accessoire ACC58)
Omstandigheden in +18 tot +23°C (+64 tot 73°F), 85% max RH (niet-condenserend) omgevingstemperatuur.
